Product Description

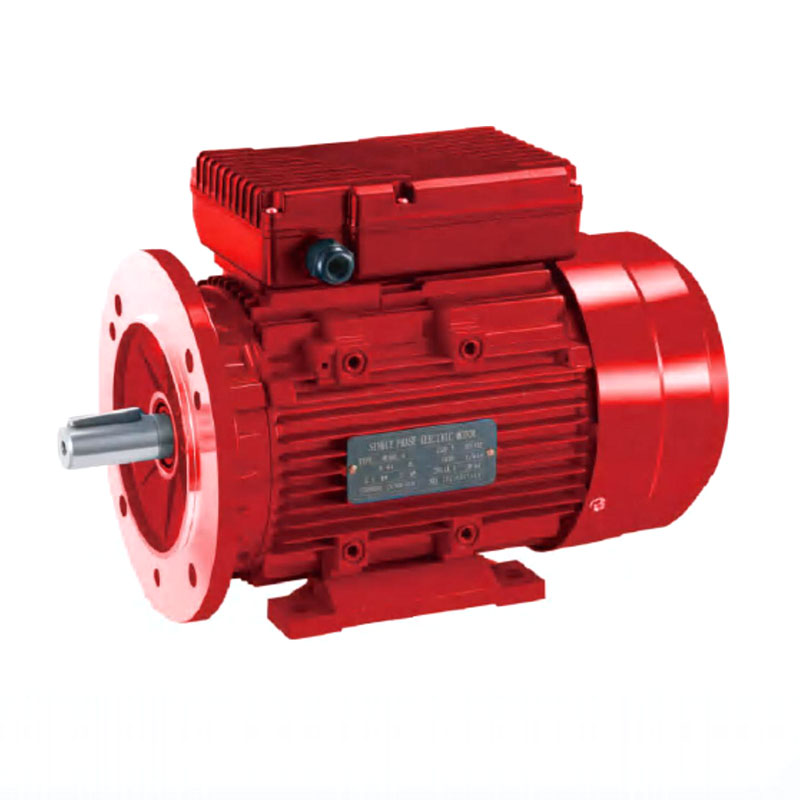

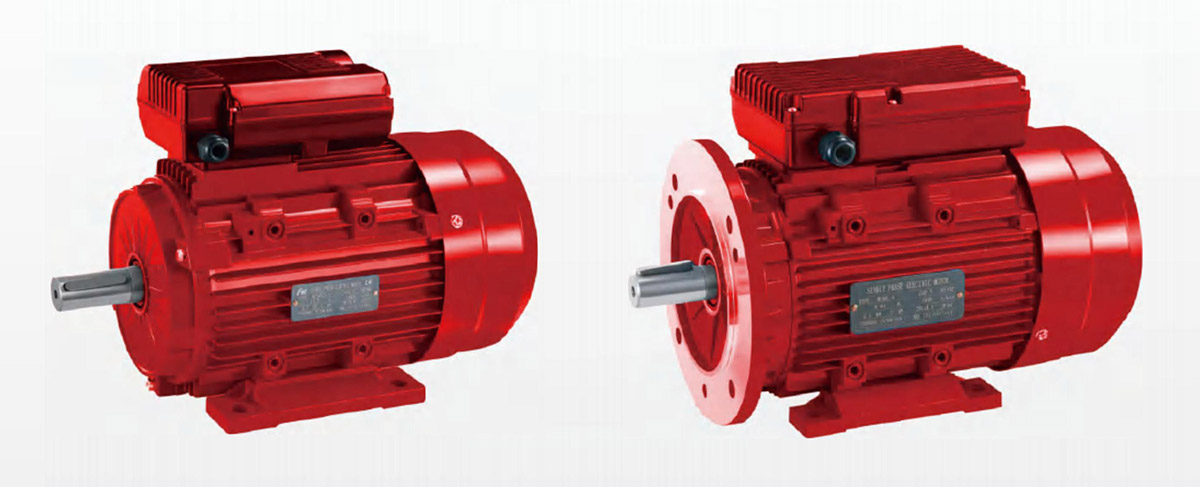

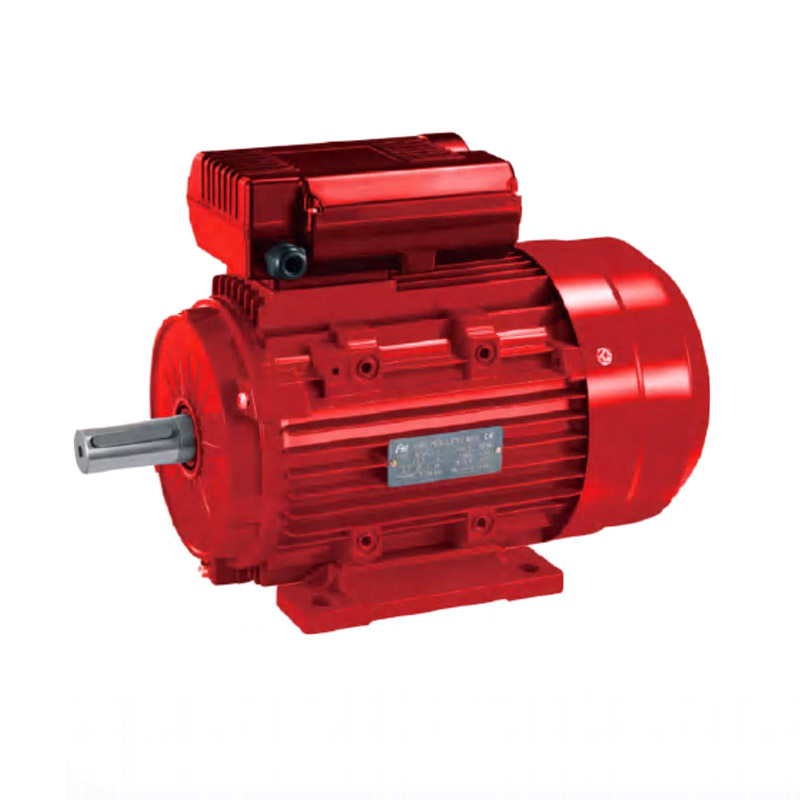

As a professional manufacturer, ZEN offers high quality motor YL Double Capacitor Asynchronous Motor, which is widely used in air compressors, pumps, fans, refrigerators, medical devices, small-sized machines, etc., especially in single-phase power supply environments.

ХАРАКТЕРИСТИКИ

1. Напряжение и частота

Стандартное напряжение и частота для однофазного двигателя – 220 В, 50 Гц. Двигатели будут работать удовлетворительно при отклонениях напряжения +5% от номинального.

2. Cooling and ventilation

Стандартный метод охлаждения – полностью закрытое вентиляторное охлаждение (TEFC) с использованием LC411. Стандартные двигатели оснащены радиальными пластиковыми вентиляторами.

3. Температура и изоляция

Motor insulation class is F (155 °C), operating class is B (80 K), which increases the service life and reliability of the motor.

4. Класс защиты

Класс защиты — IP44, что означает полную защиту от попадания воды и пыли.

5. Engine protection

Motors can be equipped with PTC sensors to protect the windings and bearings from overheating.

6. Terminal box location

The box can be made of plastic or steel.

7. Рабочая система двигателя

Рабочая система двигателя рассчитана на непрерывный режим работы S1.

8. Гарантия качества

The product is manufactured in accordance with an ISO 9001 certified quality system.

TECHNICAL DATA

MODEL	Power kW	Rated current (A)	speed rpm	Eff %	Power factor cosφ	Tst/Tn	LST
YL711-2	0.37	2.2	2800	67	0.92	16	1.8
YL712-2	0.55	3.9	2800	70	0.92	21	1.8
YL801-2	0.75	4.9	2800	72	0.95	29	1.8
YL802-2	1.1	7	2800	75	0.95	40	1.8
YL90S-2	1.5	9.4	2800	76	0.95	55	1.7
YL90L-2	2.2	13.7	2800	77	0.95	80	1.7
YL100L1-2	3	18.2	2800	79	0.95	110	1.7
YL112M-2	4	26.6	2850	77	0.82	175	2.2
YL132S-2	4	27.5	2800	79	0.86	180	1.7
YL132M-2	5.5	32.5	2800	81	0.95	230	1.7
YL711-4	0.25	2	1400	62	0.92	12	1.8
YL712-4	0.37	2.8	1400	65	0.92	16	1.8
YL801-4	0.55	4	1400	68	0.92	21	1.8
YL802-4	0.75	5.1	1400	71	0.92	29	1.8
YL90S-4	1.1	7.3	1400	73	0.95	40	1.7
YL90L-4	1.5	9.7	1400	75	0.95	55	1.7
YL100L1-4	2.2	13.9	1400	76	0.95	80	1.7
YL112M-4	3	18.6	1400	77	0.95	110	1.7
YL132S-4	4	27.1	1400	78	0.77	175	2.2
YL132M-4	5.5	31.2	1400	78	0.95	230	2.2
YL160L-4	7.5	57.8	1400	71	0.93	400	1.7

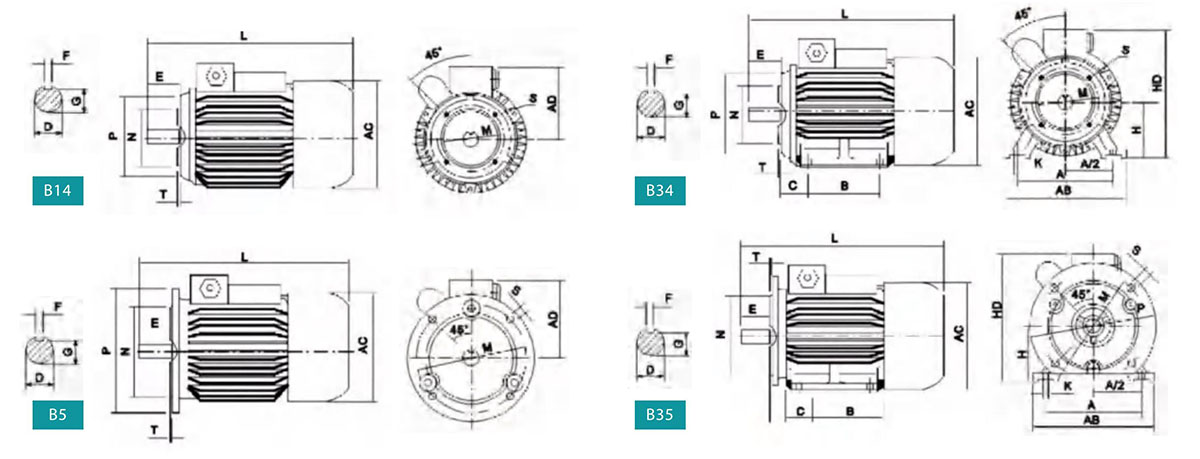

DIMENSIONS

MODEL	Монтажные размеры																						Dimensions
	A	A/2	B	C	D	E	F	G	H	K	IM B14 B34						IM B5 B35						AB	AC	AD	AE	HD	L
	A	A/2	B	C	D	E	F	G	H	K	M	N	P	R	S	T	M	N	P	R	S	T	AB	AC	AD	AE	HD	L
71	112	56	90	45	14	30	5	11	71	7	85	70	105	0	M6	2.5	130	110	160	0	10	3.5	145	145	140	95	180	255
80	125	62.5	100	50	19	40	6	15.5	80	10	100	80	120	0	M6	3	165	130	200	0	12	3.5	160	165	150	110	200	295
90S	140	70	100	56	24	50	8	20	90	10	115	95	140	0	M8	3	165	130	200	0	12	3.5	180	185	160	120	220	370
90L	140	70	125	56	24	50	8	20	90	10	115	95	140	0	M8	3	165	130	200	0	12	3.5	180	185	160	120	220	400
100L	160	80	140	63	28	60	8	24	100	12	-	-	-	-	-	-	215	180	250	0	15	4	205	200	180	130	260	430
112M	190	95	140	70	28	60	8	24	112	12	-	-	-	-	-	-	215	180	250	0	15	4	245	250	190	140	300	455
132S	216	108	140	89	38	80	10	33	132	12	-	-	-	-	-	-	265	230	300	0	15	4	280	290	210	155	350	525
132M	216	108	178	88	38	80	10	33	132	12	-	-	-	-	-	-	265	230	300	0	15	4	280	290	210	155	350	565
